តើអ្វីជា PCB ល្បឿនលឿន| YMS

ជាមួយនឹងការអភិវឌ្ឍនៃបច្ចេកវិទ្យាអេឡិចត្រូនិចមានតម្រូវការយ៉ាងខ្លាំងលើ PCB ដែលមានល្បឿនលឿន ដើម្បីដំណើរការ។ ដោយសារតែពួកគេអាចធ្វើការជាមួយសៀគ្វីរួមបញ្ចូលគ្នាក្នុងល្បឿនលឿនសម្រាប់ឧបករណ៍អេឡិចត្រូនិកភាគច្រើនសូម្បីតែឧបករណ៍សាមញ្ញក៏ដោយ។ នៅពេលអ្នករចនា PCB ដែលមានល្បឿនលឿន អ្នកត្រូវយកកត្តា និងប៉ារ៉ាម៉ែត្រមួយចំនួនមកពិចារណា។ អ្វីដែលលើសពីនេះទៅទៀត អ្នកនឹងឃើញថាច្បាប់ និងវិធីសាស្រ្តនៃការរចនា PCB ជាមូលដ្ឋានដែលអ្នកបានស្ទាត់ជំនាញគឺជាអ្វីដែលអ្នកត្រូវរៀន។ មិនចាំបាច់និយាយទេ វានឹងក្លាយជាជំនួយដ៏ល្អសម្រាប់អ្នករចនា PCB ក្នុងការរចនា PCB ដែលមានល្បឿនលឿន។

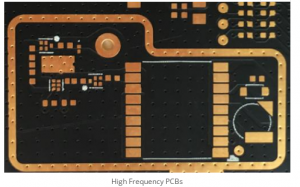

ដូច្នេះតើការរចនា PCB ល្បឿនលឿនគឺជាអ្វី?

និយាយឱ្យសាមញ្ញ ការរចនា PCB ល្បឿនលឿនគឺជាការរចនាណាមួយដែលភាពសុចរិតនៃសញ្ញារបស់អ្នកចាប់ផ្តើមរងផលប៉ះពាល់ដោយលក្ខណៈរូបវន្តនៃបន្ទះសៀគ្វីរបស់អ្នក ដូចជាប្លង់របស់អ្នក ការវេចខ្ចប់ ការដាក់ស្រទាប់ ការភ្ជាប់គ្នាជាដើម។ មានបញ្ហាដូចជា ការពន្យាពេល ការបន្ថយ ការនិយាយឆ្លងគ្នា ការឆ្លុះបញ្ចាំង ឬការបំភាយឧស្ម័ន បន្ទាប់មកសូមអបអរសាទរ! អ្នកបានរកឃើញខ្លួនឯងនៅក្នុងពិភពនៃការរចនា PCB ដែលមានល្បឿនលឿន។

អ្វី​ដែល​ធ្វើ​ឱ្យ​ការ​រចនា​ល្បឿន​លឿន​ប្លែក​គឺ​ការ​យក​ចិត្ត​ទុក​ដាក់​ចំពោះ​បញ្ហា​ទាំង​នេះ។ អ្នកប្រហែលជាធ្លាប់ប្រើក្នុងការរចនាបន្ទះសាមញ្ញមួយ ដែលភាគច្រើននៃពេលវេលាផ្តោតរបស់អ្នកគឺទៅលើការដាក់សមាសភាគ និងការកំណត់ផ្លូវ។ ប៉ុន្តែជាមួយនឹងការរចនាល្បឿនលឿន វាកាន់តែមានសារៈសំខាន់ក្នុងការពិចារណាឱ្យច្បាស់អំពីកន្លែងដែលអ្នកកំពុងដាក់ដានរបស់អ្នក តើទទឹងពួកវានឹងស្ថិតនៅកម្រិតណា នៅជិតសញ្ញាផ្សេងទៀត និងសមាសធាតុប្រភេទណាដែលពួកគេត្រូវបានភ្ជាប់។ ហើយនៅពេលដែលអ្នកត្រូវតែធ្វើការពិចារណាលើប្រភេទនេះ នោះដំណើរការរចនា PCB របស់អ្នកនឹងឈានទៅដល់កម្រិតថ្មីមួយទាំងមូល។

ឥឡូវ​យើង​បម្រុង​ទុក​មួយ​ភ្លែត។ យើងដឹងថាការចង្អុលបង្ហាញដ៏ល្អនៃការរចនាល្បឿនលឿនគឺនៅពេលដែលអ្នកកំពុងដោះស្រាយបញ្ហាភាពត្រឹមត្រូវនៃសញ្ញា ប៉ុន្តែតើវាមានន័យយ៉ាងណា? យើងត្រូវយល់ពីសញ្ញាដោយសង្ខេប។

ជំនាញរចនា PCB ល្បឿនលឿន

1. ស្គាល់កម្មវិធីរចនាដែលអាចផ្តល់ជម្រើសកម្រិតខ្ពស់

វាត្រូវការលក្ខណៈពិសេសស្មុគស្មាញជាច្រើនសម្រាប់ការរចនាល្បឿនលឿននៅក្នុងកម្មវិធី CAD របស់អ្នក។ លើសពីនេះ វាប្រហែលជាមិនមានកម្មវិធីច្រើនសម្រាប់អ្នកចំណង់ចំណូលចិត្តទេ ហើយជាធម្មតាវាមិនមានជម្រើសកម្រិតខ្ពស់ដោយផ្អែកលើឈុតគេហទំព័រទេ។ ដូច្នេះអ្នកត្រូវមានការយល់ដឹងកាន់តែច្បាស់អំពីឧបករណ៍ CAD ។

2. ផ្លូវល្បឿនលឿន

នៅពេលនិយាយអំពីដានដែលមានល្បឿនលឿន អ្នករចនាត្រូវដឹងពីច្បាប់សម្រាប់កំណត់ផ្លូវសំខាន់ៗ រួមទាំងការមិនកាត់យន្តហោះ និងរក្សាផ្លូវឱ្យខ្លី។ ដូច្នេះ ការពារបន្ទាត់ឌីជីថលនៅចម្ងាយជាក់លាក់មួយពី crosstalk ហើយការពារការជ្រៀតជ្រែកណាមួយដែលបង្កើតធាតុ ដូច្នេះវាធ្វើឱ្យខូចដល់ភាពត្រឹមត្រូវនៃសញ្ញា។

3. ការ​កំណត់​ដាន​ដោយ​មាន​ការ​ត្រួត​ពិនិត្យ impedance

វាត្រូវការការផ្គូផ្គង impedance សម្រាប់ប្រភេទមួយចំនួននៃសញ្ញាដែលមានប្រហែល 40-120 ohms ។ ហើយតម្រុយដែលត្រូវគ្នានឹង impedance លក្ខណៈគឺអង់តែន និងគូឌីផេរ៉ង់ស្យែលជាច្រើន។

វាមានសារៈសំខាន់សម្រាប់អ្នករចនាដើម្បីដឹងពីរបៀបគណនាទទឹងដាន និងជង់ស្រទាប់សម្រាប់តម្លៃ impedance ចាំបាច់។ ប្រសិនបើ​មិន​មាន​តម្លៃ impedance ត្រឹមត្រូវ វា​អាច​នឹង​ធ្វើ​ឱ្យ​មាន​ផល​ប៉ះពាល់​ធ្ងន់ធ្ងរ​ដល់​សញ្ញា ដែល​នឹង​នាំ​ឱ្យ​ខូច​ទិន្នន័យ។

4. ប្រវែងផ្គូផ្គងដាន

មានបន្ទាត់ជាច្រើននៅក្នុងឡានក្រុងមេម៉ូរីល្បឿនលឿន និងឡានក្រុងចំណុចប្រទាក់។ ខ្សែអាចដំណើរការនៅប្រេកង់ខ្ពស់ ដូច្នេះវាមានសារៈសំខាន់ណាស់ដែលសញ្ញាត្រូវតែចេញពីស្ថានីយបញ្ជូនទៅកាន់ស្ថានីយទទួលក្នុងពេលតែមួយ។ អ្វីដែលលើសពីនេះទៅទៀត វាត្រូវការលក្ខណៈពិសេសមួយហៅថាការផ្គូផ្គងប្រវែង។ ដូច្នេះស្តង់ដារទូទៅភាគច្រើនកំណត់តម្លៃអត់ធ្មត់ដែលត្រូវការដើម្បីផ្គូផ្គងប្រវែង។

តើធ្វើដូចម្តេចដើម្បីដឹងថាតើអ្នកត្រូវការការរចនាល្បឿនលឿន?

1. វាមានចំណុចប្រទាក់ល្បឿនលឿននៅក្នុងក្តាររបស់អ្នក?

វិធីសាស្រ្តលឿនដើម្បីរកមើលថាតើអ្នកត្រូវគោរពតាមគោលការណ៍ណែនាំនៃការរចនាល្បឿនលឿនគឺពិនិត្យមើលថាតើអ្នកមានចំណុចប្រទាក់ល្បឿនលឿនឧទាហរណ៍ DDR, PCI-e ឬសូម្បីតែចំណុចប្រទាក់វីដេអូដូចជា DVI, HDMI ជាដើម។

មានច្បាប់រចនាល្បឿនលឿនមួយចំនួនដែលអ្នកត្រូវអនុវត្តតាមសម្រាប់ចំណុចប្រទាក់ទាំងអស់នេះ។ អ្វីដែលពិសេសជាងនេះទៅទៀត ផ្តល់នូវការបញ្ជាក់ត្រឹមត្រូវនៃទិន្នន័យនីមួយៗនៅក្នុងឯកសារ។

2. សមាមាត្រនៃប្រវែងដានរបស់អ្នកទៅនឹងរលកនៃសញ្ញា

ជាទូទៅ PCB របស់អ្នកពិតជាត្រូវការការរចនាដែលមានល្បឿនលឿន ប្រសិនបើរលកនៃសាររបស់អ្នកដូចគ្នាទៅនឹងប្រវែងដាន។ ដោយសារតែស្តង់ដារមួយចំនួនដូចជា DDR ទាមទារដានដែលមានប្រវែងដែលត្រូវគ្នាទៅនឹងការអត់ធ្មត់តិចតួចបំផុត។

តួលេខរដុបដ៏អស្ចារ្យមួយគឺថា ប្រសិនបើប្រវែងដាន និងប្រវែងរលករបស់អ្នកអាចគ្រប់គ្រងក្នុងលំដាប់មួយពីគ្នាទៅវិញទៅមក។ បន្ទាប់មក អ្នកគួរតែពិនិត្យមើលការរចនាល្បឿនលឿនកាន់តែប្រសើរ។

3. PCB ជាមួយចំណុចប្រទាក់ឥតខ្សែ

ដូចដែលអ្នកបានដឹងហើយថា PCB នីមួយៗមានអង់តែន វាត្រូវការការរចនាសម្រាប់សញ្ញាដែលមានល្បឿនលឿនមិនថាតាមរយៈឧបករណ៍ភ្ជាប់ ឬនៅលើក្តារនោះទេ។ លើសពីនេះ អង់តែននៅលើយន្តហោះក៏ទាមទារការទប់ទល់យ៉ាងជិតស្និទ្ធផងដែរ ដើម្បីផ្គូផ្គងប្រវែងបទភ្លេង។

វានឹងត្រូវភ្ជាប់ទៅឧបករណ៍ភ្ជាប់ដែលមានតម្លៃ impedance ជាក់លាក់សម្រាប់បន្ទះសៀគ្វីដែលមានឧបករណ៍ភ្ជាប់ SMA ឬស្រដៀងគ្នា។

ចង់បានតម្លៃ PCB ប្រេកង់ខ្ពស់ និងទទួលបានការណែនាំសម្ភារៈ PCB សូមផ្ញើអ៊ីមែលទៅ kell@ymspcb.com ។
